La tension idéale pour une courroie de transmission est la plus basse possible, tant qu’elle ne patine pas sous la charge maximale. Tendez-la progressivement tout en vérifiant l’absence de saut de dents. Une tension excessive peut provoquer du bruit et réduire la durée de vie de la courroie.
Pour les courroies trapézoïdales, il est essentiel de vérifier la tension au démarrage, puis à intervalles réguliers. En revanche, les courroies synchrones ne nécessitent pas de contrôles périodiques de tension. Assurez-vous également que les courroies et poulies restent libres de tout corps étranger.
Si une courroie trapézoïdale commence à patiner, ajustez la tension pour garantir une bonne adhérence.

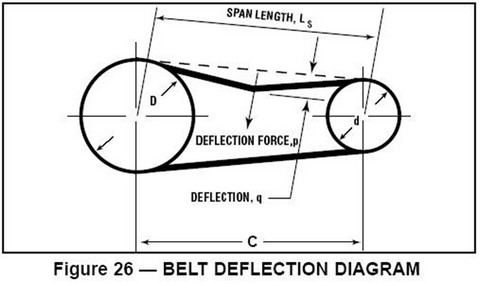

Mesure de la tension d'une courroie de transmission
Tensiomètres pour courroies Gates
Les tensiomètres Gates permettent de vérifier la tension des courroies synchrones et trapézoïdales.
Le modèle Sonic de Gates offre une mesure de tension rapide et précise en analysant les ondes sonores générées par la vibration de la courroie. Chaque courroie émet une fréquence spécifique en fonction de sa tension, de sa masse, et de la longueur du brin. Le tensiomètre convertit cette fréquence en une valeur de tension fiable.

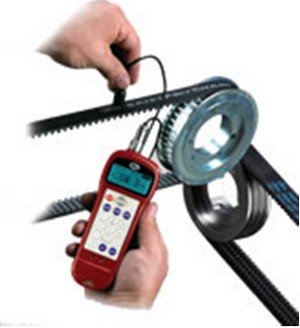

Utilisation d’un tensiomètre sonique pour courroies de transmission
Le tensiomètre sonique est un outil compact, léger et facile à utiliser pour mesurer la tension des courroies dentées et trapézoïdales de transmission.
Instructions d’utilisation :
- Sécurité : Assurez-vous que la transmission est arrêtée avant d’utiliser le tensiomètre modèle 508C.
- Paramètres d’entrée : Entrez sur le clavier numérique la masse par unité de longueur de la courroie (indiquée dans le manuel), ainsi que la largeur et la longueur du brin.
- Mesure de la tension : Placez le capteur à proximité du brin de la courroie, puis frappez légèrement cette dernière pour la faire vibrer.
- Lecture de la mesure : Appuyez sur le bouton "Mesure". L’appareil détecte la fréquence en analysant les variations de pression sonore et calcule la tension, affichée en Newton ou en Hertz.
Caractéristiques :
Ce tensiomètre tient dans la main, fonctionne sur batteries, et est fourni avec un capteur flexible. Vous pouvez utiliser soit un capteur sonore, soit un capteur inductif, selon le type de courroie et les conditions d’utilisation.
