Outils de fusion pour courroies rondes et trapézoïdales en polyuréthane et polyester
Nous proposons une gamme étendue d’outils et d’accessoires pour l’assemblage de vos courroies rondes et trapézoïdales BEHAbelt.
Machines de soudure disponibles :
EErgo

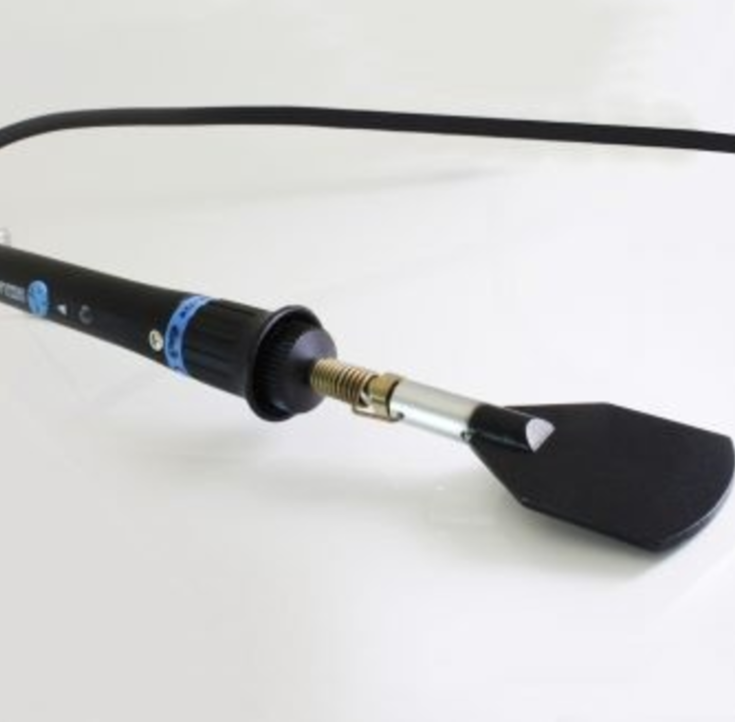

Multi TC

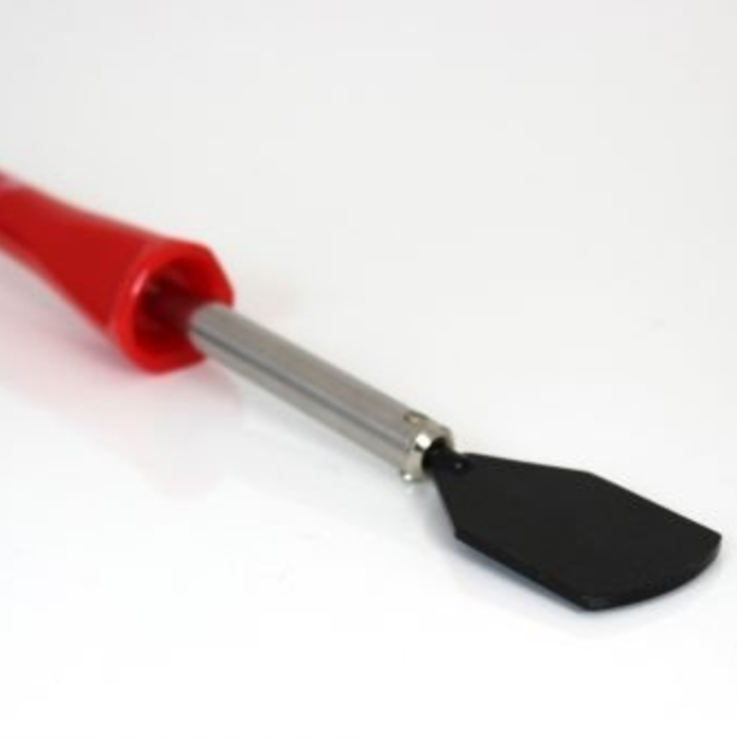

SG02

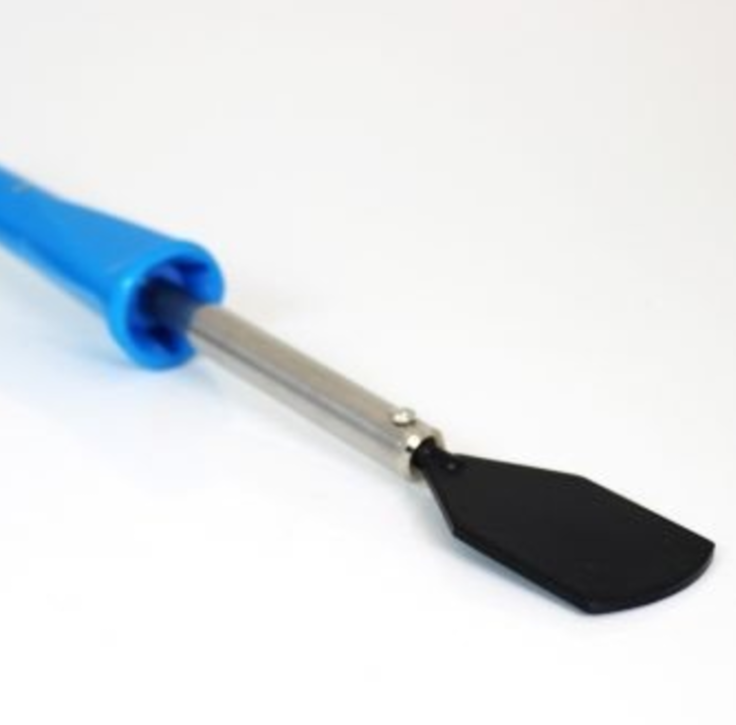

SG03
Méthode de soudage avec outil EERGO (PU et TPE), Multi TC, SG02 (PU) ou SG03 (TPE)
Chauffer la panne jusqu'à atteindre la température souhaitée.
Fixer la pince aux deux extrémités de la courroie, en veillant à bien les aligner.
Insérer la panne de soudure entre les extrémités de la courroie, puis appuyer sur la pince de guidage pour joindre les extrémités de la courroie.
Dès qu'un bourrelet de 2-3 mm se forme aux extrémités, relâcher rapidement la pince et retirer la panne.
Déposer la pince sur un socle et laisser la courroie refroidir pendant 10 minutes.
Machine RS02 à soudage par friction
Sélectionner et utiliser les mâchoires de serrage adaptées.
Positionner le profil au centre des mâchoires et les fixer solidement à l’aide d’une clé Allen.
Régler les paramètres de vitesse de fusion et de pression de contact en fonction du type de profil.
Démarrer la machine et appuyer sur le bouton de déclenchement.
Dès que le profil commence à gonfler, l'assemblage est terminé. Laisser le profil soudé dans la machine pendant environ 2 à 3 minutes, puis desserrer les mâchoires de serrage avec la clé Allen.
Soudure à l'aide d'une presse HP01
Insérer le profil dans le moule.
Refermer la partie supérieure du moule et le positionner dans la presse.
Tourner le bouton pour verrouiller la presse.
Appuyer sur le bouton de démarrage (Start).
À la fin du cycle, ouvrir la presse et retirer le profil du moule.
Fusion à l'aide de l'outillage FZ03
Sélectionner les pièces de serrage et les insérer dans le FZ03.
Positionner les extrémités préparées de la courroie en Z en les superposant dans le FZ03.
Fusionner le profil.
Retirer rapidement l'outil de soudage, puis refermer le FZ03.
Laisser refroidir le profil dans l’appareil, puis retirer les bavures à l'aide du cutter SE02.
